OSP開放式開關與控制平臺

文章出處：電磁兼容與場強測試??作者：admin??人氣：

R&S^®OSP 是一個開放式的RF 開關和控制任務執行平臺，其操作快速而簡便。R&S^®OSP 配有不同的選配模塊，因而可勝任各種RF測量任務.

主要特點
• 外形小巧，占用空間小

• 可選擇合適的開關和控制模塊從而實現最佳配置

• 即插即用式設計，安裝簡單

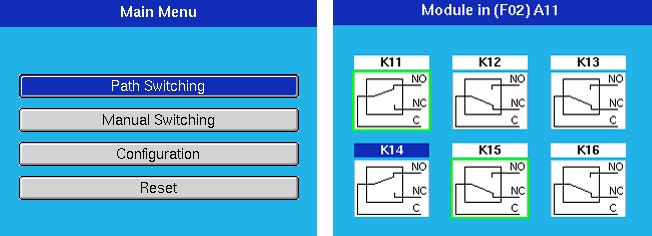

• 操作菜單直觀，便于生成開關配置

• 配備以太網接口，系統集成更加靈活

• 操作簡單，可快速、直接地找到所需操作功能

• R&S^®OSP150備有擴展單元，可根據需要進行功能擴展
• 針對EMC應用的特定模塊

型號

圖片	型號	訂貨號
	R&S^®OSP120基本單元，無顯示和控制面板射頻開關和控制平臺基本單元通過LAN口控制。可以將OSP集成到測試系統，或者連接到PC上做自動和手動控制。也可以通過外置顯示器和鍵盤控制OSP。	1505.3009.02
	R&S^®OSP130基本單元，帶有顯示和控制面板手動操作的射頻開關和控制平臺基本單元帶有顯示屏。可以獨立、手動操作，也可以集成到測試系統中通過以太網控制?；蛘哌B接到PC上做自動和手動控制.可以通過連接到PC，用軟件自動和手動控制OSP。OSP130的后面板有3個模塊插槽。	1505.3009.03
	R&S^®OSP150，擴展單元擴展單元用來完成額外的或者遠程的射頻開關和控制任務。R&S^®OSP120或者R&S^®OSP130可以通過CAN總線控制R&S^®OSP150。OSP150后面板有3個模塊插槽，前面板有2個。	1505.3009.15

模塊化、可靠、經濟實用

R&S^®OSP 系列產品采用模塊化設計，從而為生產、測量實驗室和開發部門的測試與測量設置提供了方便。它僅用一個開關和控制平臺就能完成復雜的接線工作，從而為測量的可靠性和可再現性創造了條件，使測試序列得以自動執行，省時省力。

緊湊而靈活

R&S^®OSP 采用了19" 機箱，有兩個高度單位高。精密的CPU 控制功能為開關和控制模塊的控制提供了最大的靈活性，使高性能外部接口成為可能。

強大的控制和RF 繼電器模塊

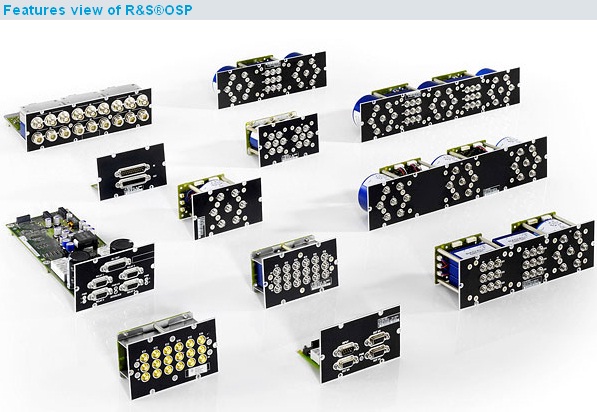

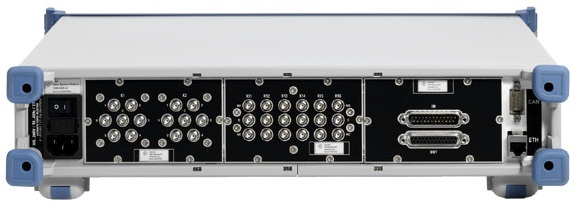

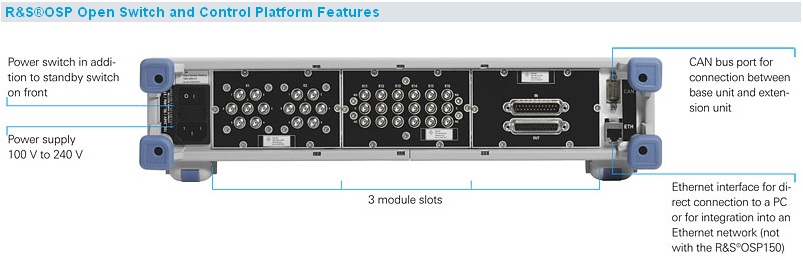

開關和控制模塊分別被插在背部的三個模塊插槽內。用戶可根據實際需要靈活地組合R&S^®OSP 的18 GHz 或40 GHz RF 繼電器模塊、6 GHz 半導體繼電器模塊、繼電器驅動模塊以及多路復用器和數字輸入/輸出模塊，

利用特殊模塊可更為方便地實現各種不同的開關、輸入和輸出功能，例如外部功率繼電器控制。

可擴展性

基本單元的CAN 總線端口最多可連接四個R&S^®OSP150 擴展單元，從而大大地豐富了基本單元的功能，也可根據將來新的需要進行功能擴展。

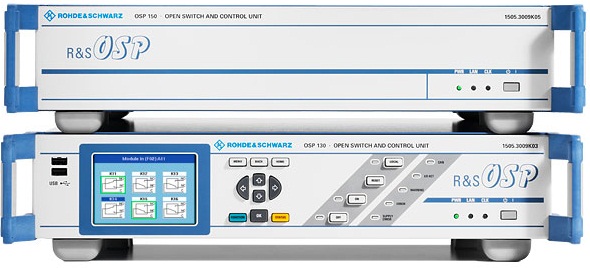

R&S^®OSP130 + R&S^®OSP150

輕松進行控制和系統集成

平臺的所有基本單元都可通過以太網接口控制。通過該接口可以將平臺連接到PC、集成到測試系統內，或者通過企業網絡對其實施遠程操作。

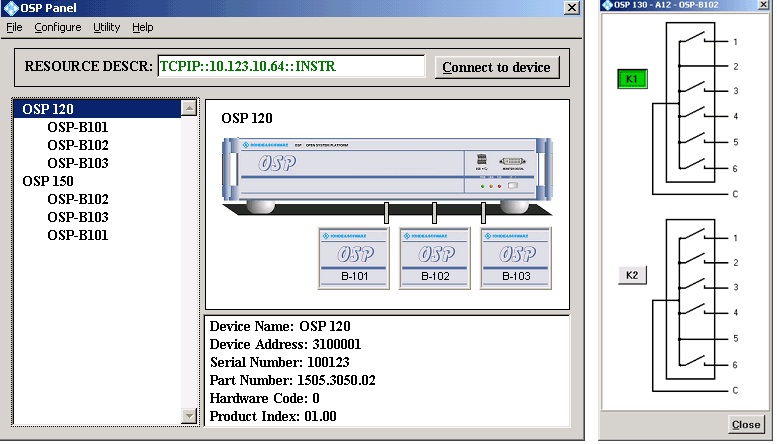

與R&S^®OSP120 相比，R&S^®OSP130 另外配有一個控制面板，通過面板上的鍵盤可直接手動操作R&S^®OSP130 及其連接的任何擴展單元。R&S^®OSP120 可通過連接外部鍵盤和監視器實現手動操作。用戶不需要專門的軟件知識就能夠輕松、直接地利用提供的操作軟件或web 圖形用戶界面實施控制。

當然，您也可以通過LabVIEW、LabWindows/CVI、Agilent VEE、C++、C#、Visual Basic、.NET 等應用程序?qū)ζ脚_(tái)進行控制。
