民用、軍用和汽車測試

系統配置

該系統具有高度模塊化的硬件和軟件設計，針對各種客戶化的需求，采用各種不同的儀器組合來進行量身定制。該系統是一個由硬件、用戶友好軟件以及系統服務組成的完整系統，用戶可在很短時間內掌握它的使用。

•  電波暗室

輻射發射和敏感度是在電波暗室中進行測量的。這種測量需使用一個遙控轉臺和一個帶控制單元的自動升降天線塔。這些可選部件可隨系統提供，并由系統軟件來控制。針對研發和質量保證的應用，可使用便于布置到實驗室中的更小的緊湊型暗室。
•  硬件

一個過程控制器(PC)通過 IEC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。
•  測試接收機

測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。如果預認證測量對于 EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。

測試系統的頻率上限可以是 3/7/18/26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。

•  測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。

•  硬件擴展

         º  R&S^®ESH2-Z5 和 R&S^®ENV216 人工電源網絡

         º  用于切換天線和傳感器的 R&S^®TS-RSP 系統控制單元

         º  R&S 測試天線（如 R&S^®HL562）
•  軟件

R&S^®EMC32 支持產品開發與設備改進過程中的全自動認證測量和交互式測量。

無線測試

標準

該系統可滿足以下無線標準的所有要求：

•  AMPS

•  CDMA、TDMA

•  GSM450/850/900/1800/1900

•  GPRS、EDGE

•  UMTS

•  Bluetooth^®2.0 + EDR

•  WLAN 802.11a, b, g

•  WiMAX 802.16

可根據要求提供適用于其他標準的配置?？蛻?hù)可對 R&S^®TS9975 測試系統進行滿足其他標準或不同規定的特定改動，不會產生任何問題。

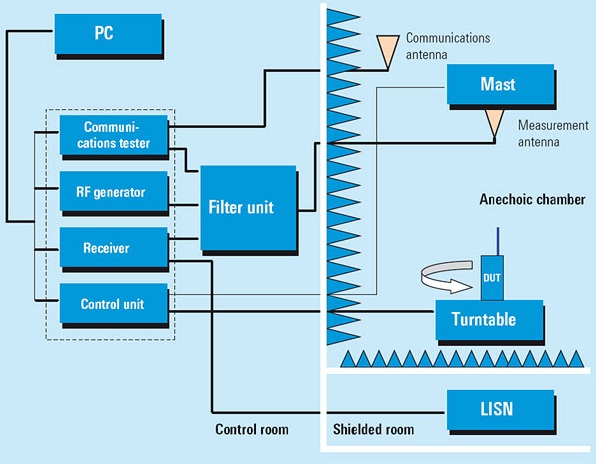

R&S^®TS9975 無線系統方塊圖

系統配置

該系統具有高度模塊化的硬件和軟件設計，針對各種客戶化的需求，采用各種不同的儀器組合來進行量身定制。該系統是一個由硬件、用戶友好軟件以及系統服務組成的完整系統，用戶可在很短時間內掌握它的使用。

雜散發射測量與 EMI 測量之間的主要差別在于，必須在接收機上設置與有用信號相匹配的帶寬，而不是典型 EMC 帶寬（如 200 Hz、9 kHz、120 kHz）。

還應注意，EMC 帶寬是參考IF 濾波器的6 dB 帶寬，而雜散發射測量的帶寬是參考3 dB 帶寬。雜散發射測量中，峰值檢測器取代了準峰值檢測器。

所有這些差別都要求使用一個帶頻譜分析儀功能的測試接收機，而不是單純的接收機。除 EMI 和雜散發射之外，R&S^®TS9975 還可測量所需信號，例如，測量帶集成天線的無線電裝置與模塊的等效全向輻射功率 (EIRP)。



•  電波暗室

輻射發射和敏感度是在電波暗室中進行測量的。這種測量需使用一個遙控轉臺和一個帶控制單元的自動升降天線塔。這些可選部件可隨系統提供，并由系統軟件來控制。針對研發和質量保證的應用，可使用便于布置到實驗室中的更小的緊湊型暗室。尤其是對于雜散發射測量而言。

•  硬件

一個過程控制器 (PC) 通過 IEC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。
•  測試接收機

測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。另外，它還具有針對雜散發射測量的頻譜分析儀功能。如果只需進行雜散發射測量，并且預認證測量對于 EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。

測試系統的頻率上限可以是 3/7/18/26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。
•  測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。
•  濾波器

要想在 DUT 正在發射信號時在足夠?qū)挼膭?dòng)態范圍內按照各種標準來測量雜散發射（如手機的雜散發射），必須通過帶阻或高通濾波器在接收機輸入處抑制 DUT 發射的有用信號。為此，羅德與施瓦茨公司開發出一種專用濾波器，它具有靈活的設計，可讓客戶在常見無線標準中進行選擇。這些濾波器專門設計用于按照各種標準進行測量。由于現代被測設備 (DUT) 同時使用一個以上的無線服務，因此兩種濾波器（如 GSM 和 Bluetooth^® ，GSM 和 WLAN）可同時處于工作狀態?？蛻?hù)的特殊要求也可得到滿足。

         º  通信測試儀

測試系統中集成了一個通信測試儀，用于在一個確定工作狀態下切換和控制連接到 DUT 的鏈路。

         º  軟件

R&S^®EMC32 支持產品研發與設備改進過程中的全自動認證測量和交互式測量。
